Tunneling IPv6 over IPv4

 Assalamu'alaikum Warohmatullahi Wabarokatuh.

Semoga kita berada dalam keadaan sehat walafiat, sukses dalam menjalankan aktivitas sehari-hari, serta selalu dalam lindungan Allah SWT. Aamiin. Segala puji syukur kita panjatkan kepada Allah Tuhan semesta alam, karena dengan rahmatnya admin bisa berbagi sedikit ilmu di awal bulan, yaitu tanggal 02 Desember 2023. Shalawat serta salam kita limpahkan kepada junjungan kita baginda Nabi Muhammad SAW, keluarga dan para sahabatnya. Semoga bermanfaat bagi tutor kampung IT dan yang ingin terus mengembangkan pengetahuannya, khusunya dibidang dunia networking.

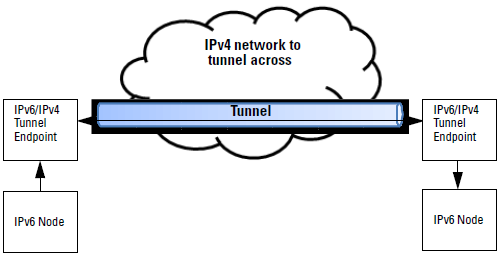

Kali ini Tutor Kampung ITnsa Banten akan berbagi pengetahuan tentang tunneling, Tunneling IPv6 over IPv4 menambahkan header IPv4 ke paket data IPv6 sehingga paket IPv6 dapat melewati jaringan IPv4 melalui terowongan untuk mewujudkan internetworking antara jaringan IPv6 yang terisolasi, seperti yang ditunjukkan pada topologi. Tunneling IPv6 melalui IPv4 dapat dibuat antara dua host, satu host dan satu perangkat, atau dua perangkat. Node tujuan terowongan dapat meneruskan paket IPv6 jika itu bukan tujuan paket IPv6. Untuk lebih jelasnya lihat topologi berikut:

PASTIKAN IP NYA DIKONFIGURASI SESUAI TOPOLOGI DI ATAS
KONFIGURASI OSPF (UNTUK MENGHUBUNGKAN KE 3 ROUTER)

R1

R1(config)#router ospf 1

R1(config-router)#network 10.1.1.0 0.0.0.3 area 0

R1(config-router)#network 20.2.2.0 0.0.0.3 area 0

R1(config-router)#ex

R1(config)#do wr

R2

R2(config)#router ospf 1

R2(config-router)#network 10.1.1.0 0.0.0.3 area 0

R2(config-router)#ex

R2(config)#do wr

R3

R3(config)#router ospf 1

R3(config-router)#network 20.2.2.0 0.0.0.3 area 0

R3(config-router)#ex

R3(config)#do wr

KONFIGURASI TUNNELING IPV6 OVER IPV4

R1

R1(config)#ipv6 unicast-routing

R1(config)#in tun0

R1(config-if)#ipv6 add abcd:cdef:c::2/64

R1(config-if)#tunnel source gi0/0

R1(config-if)#tunnel destination 20.2.2.2

R1(config-if)#tunnel mode ipv6ip

R1(config-if)#ex

R1(config)#

R1(config)#ipv6 route ::/0 abcd:cdef:c::1

R1(config)#do wr

R3

R3(config)#ipv6 unicast-routing

R3(config)#in tun0

R3(config-if)#ipv6 add abcd:cdef:c::1/64

R3(config-if)#tunnel source gi0/1

R3(config-if)#tunnel destination 10.1.1.2

R3(config-if)#tunnel mode ipv6ip

R3(config-if)#ex

R3(config)#

R3(config)#ipv6 route ::/0 abcd:cdef:c::2

R3(config)#do wr

UJI KONFIGURASI TUNNELING

PC KE SERVER MELALUI COMMAND PROMPT

C:\>ping abcd:cdef:a::2                     #alamat server C:\>tracert abcd:cdef:a::2

Nah, bagaimana sobat itnsa, semoga apa yang saya share bisa bermanfaat dan salah satu bahan referensi untuk menyelesaikan soal-soal ITNSA.
